一、型號標識：TLKS-PMG-QX

二、產品概述

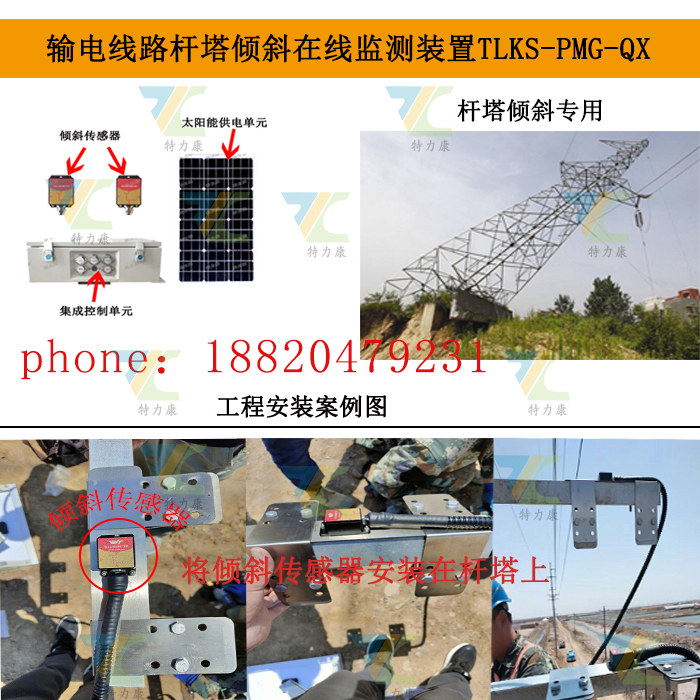

高壓輸電線路桿塔傾斜在線監測裝置

在復雜的輸電線路維護體系中，桿塔傾斜問題不容小覷。自然因素與人為活動，如施工破壞、過度取土等，都可能成為桿塔傾斜的誘因。由于桿塔傾斜初期難以肉眼察覺，因此，及時發現并處理桿塔傾斜問題對于保障電網安全至關重要。為此，特力康科技推出了TLKS-PMG-QX高壓輸電線路桿塔傾斜在線監測裝置，該裝置能夠實時監測桿塔傾斜狀態，為電網安全提供有力保障。

三、工作原理

TLKS-PMG-QX高壓輸電線路桿塔傾斜在線監測裝置采用先進的雙軸傾角傳感器技術，能夠精準測量桿塔的傾斜度、順線傾斜度及橫向傾斜度等關鍵指標。同時，監測主機通過3G/4G/光纖/WiFi等多種通訊方式，將測量數據實時傳輸至監測主站。一旦數據超出預設閾值，系統將立即觸發預警，確保相關人員能夠迅速響應，采取相應措施，保障輸電線路的安全穩定運行。

四、產品功能

1.嵌入式設計，體積小，功耗低，高可靠;

2.內置4G/3G/GPRS/CDMA無線網絡通訊控制協議及TCPP協議;

3.支持動態或固定P地址方式，支持域名解析，多種觸發啟動模式;

4.兩路數字量輸入/輸出，支持外部開關量觸發

5.支持動態或固定|地址方式，支持域名解析，多種觸發啟動模式;

6.能傳感、自動采集杄塔縱向和橫向傾斜角度，進行相應存儲，并將測量結果通過網絡傳輸到數據集中器或數據處理系統;

7.響應數據處理系統的召測命令，進行桿塔縱向和橫向傾斜角度的采集和傳送

五、技術參數

1. 監測方法及原理：傾角法，雙軸角度傳感器

2. 量程：雙軸±10°

3. 精度：±0.05°

4. 高抗振>20000g,05.ms，3次/軸

5. 傳感器工作流：<40mA

6. 工作溫度：-40°~+85°

7. 環境溫度：-40°~+45°（低溫型）

8. 防護等級：IP68
